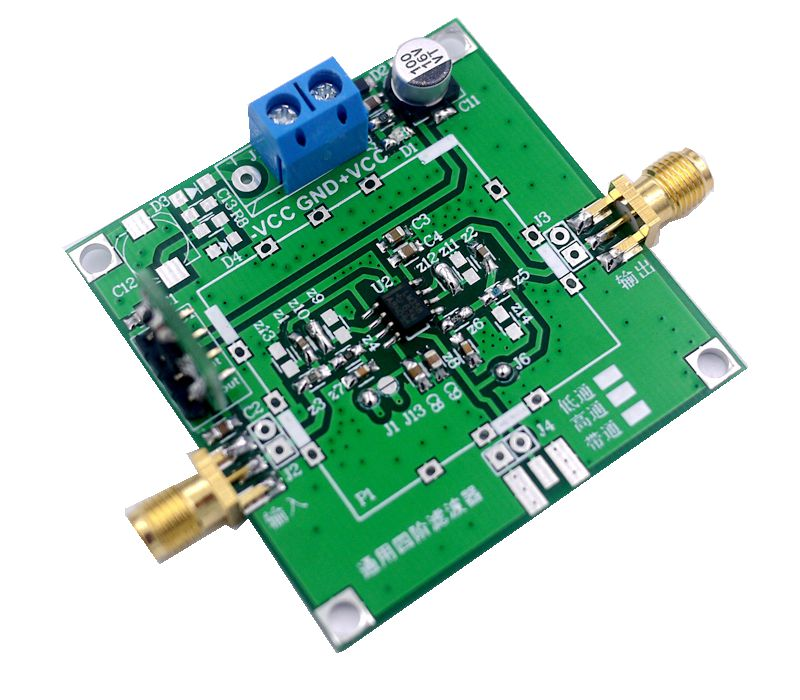

MDU 5202有源濾波模塊與無源濾波模塊相比，可以不使用電感而實現任何響應，并且避免了棘手的磁泄露問題，不需要磁屏蔽。其次因為引進了放大器，相比與無源濾波可以做到通帶內的信號不僅沒有能量損耗，而且還可以放大，負載效應不明顯，多級相連時相互影響很小，利用級聯的簡單方法很容易構成高階濾波器。構建上，采用通用標準器件可以很容易地進行組裝，體積小，重量輕。但它也有很明顯的缺點：因為運放隨頻率而滾降的開環增益，需要直流電源供電，可靠性不如無源濾波器，在高壓，高頻，大功率的場合不適用。
產品特性
（1）可靈活配置成低通、高通、帶通濾波器；
（2）通過模塊級聯，可以實現6階、8階等多階濾波器；
（3）采用Sallen-Key拓撲結構，巴特沃斯型濾波器；
（4）截止頻率和放大倍數可根據板上電阻電容值更改；
（5）采用常用的NE5532雙運放，用戶可以根據需要更換運放型號，實現更高截止頻率的低通濾波；
（6）模塊默認采用±5V供電，可以根據使用運放的工作電壓改變供電電源；
（7）輸入輸出接口采用兩種形式，一個是插針接口（默認），一個是SMA接口；
（8）可加屏蔽罩
